スマートラック®ジャイロック

HOME > スマートラック®ジャイロックの構造

新機構「回転式モジュール押え」を搭載、スマートラック®ジャイロック。

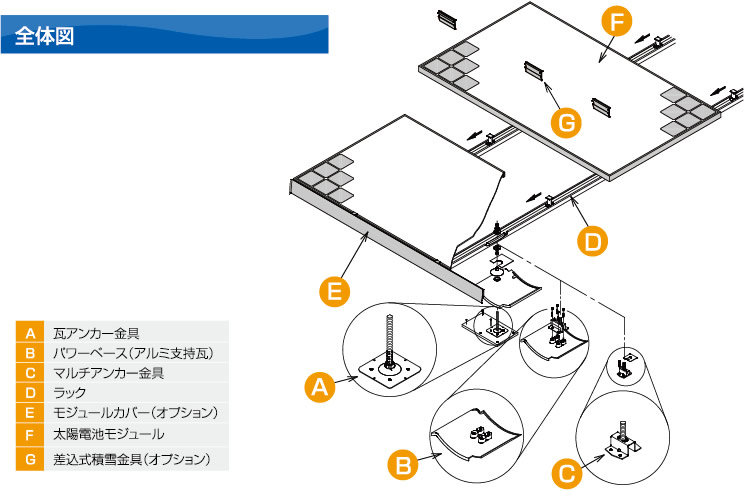

全体図
回転式モジュール押え

■新機構「回転式モジュール押え」が施工性を格段に向上しました。


  • 各部材が仮組みされて現場納入されます。

  • ラックの任意の位置に挿入します。

  • 回転させてラックにセットします。

  • 太陽光パネルにセットします。

  • 棟側から固定します。

  • パネルに乗らずに安全に固定できます。

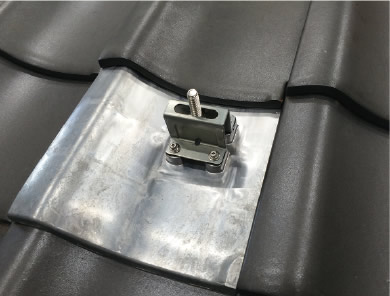

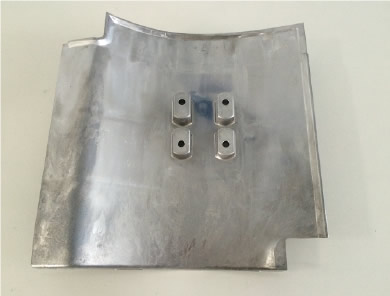

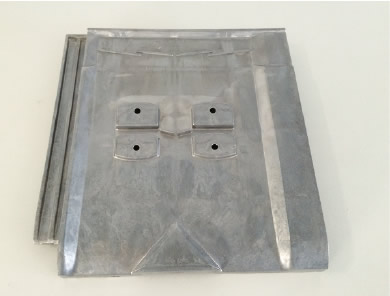

パワーベース®（アルミ支持瓦）

■「A：和瓦J型53A」「B：和瓦J形53B」「C：平板瓦 F型40」「D：平板瓦 F型40」の4種類をラインナップ。


  • 和瓦

  • 和瓦

  • 平板瓦

  • 平板瓦

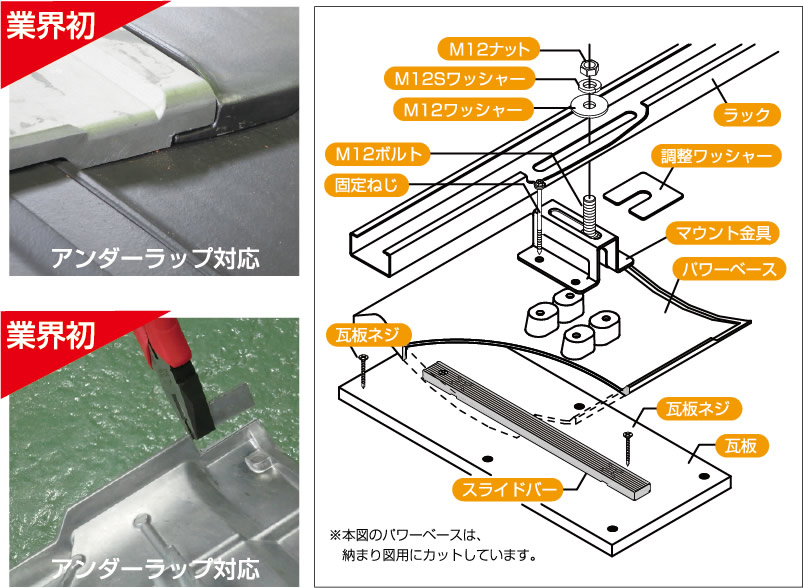

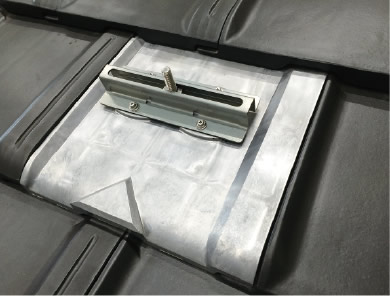

■瓦受け部材（スライドバー）を目視固定でき、平板瓦のアンダーラップを傷つけずに設置できるため安全です。

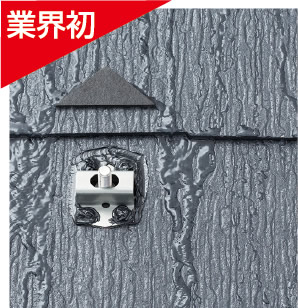

業界初アンダーラップ対応

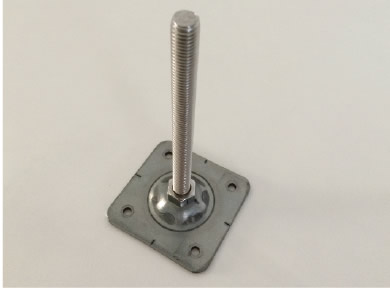

瓦アンカー金具

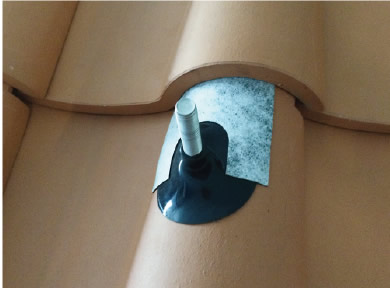

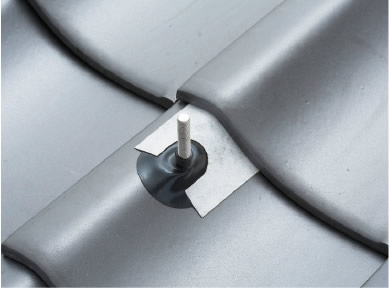

■瓦を開口するアンカー方式。様々な瓦屋根に安全に設置できます。


  • 瓦アンカー金具

  • 和瓦

  • 瓦アンカー金具

  • 平板瓦

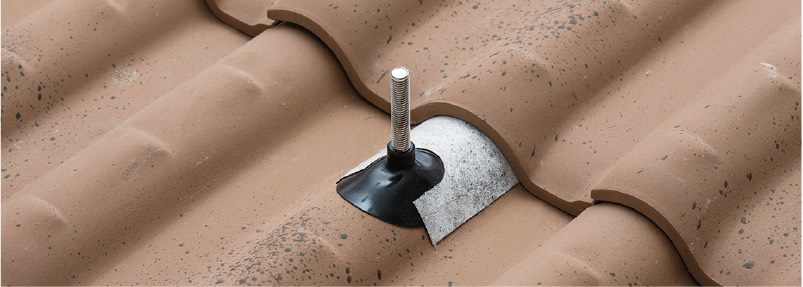

洋瓦

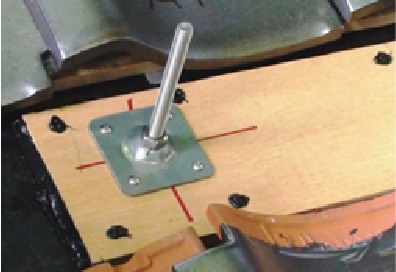

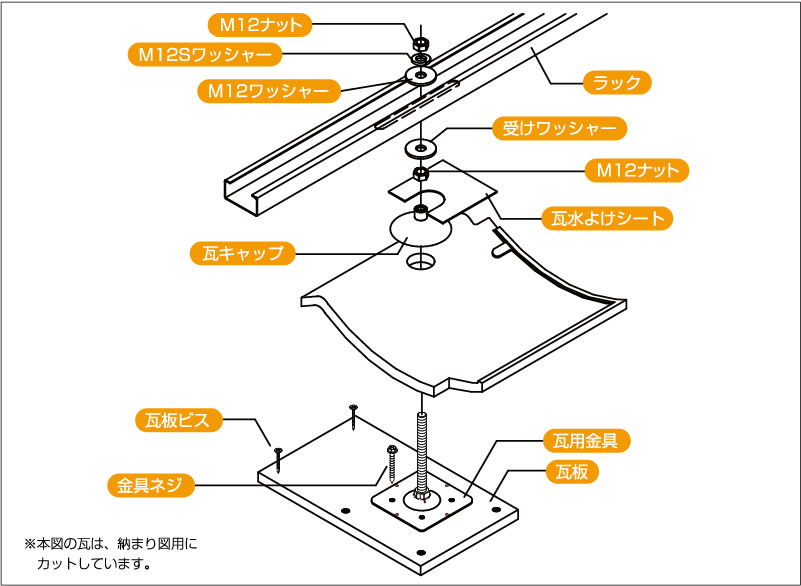

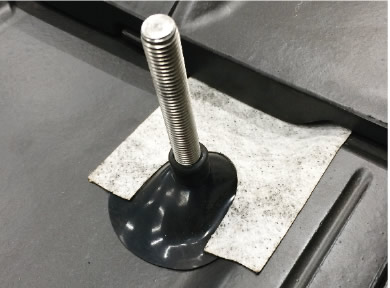

■瓦の開口部にアンカーボルトを立てるため、瓦に荷重がかかりません。屋根の不陸調整は、M12ナットを回すだけです。

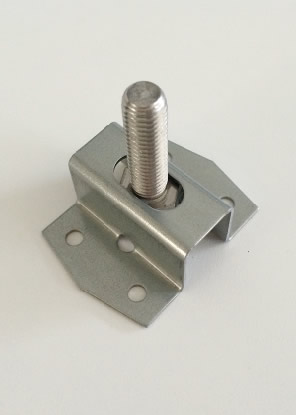

マルチアンカー金具

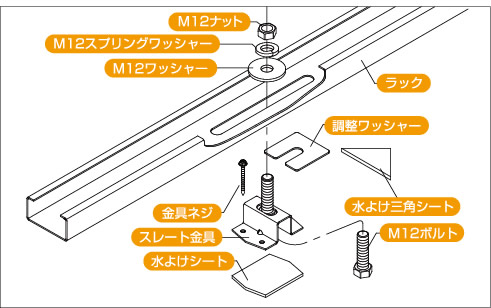

■コロニアル、アスファルトシングル、板金屋根など、フラットな屋根材に対応します。


  • コロニアル

  • アスファルトシングル

  • 横葺板金

  • 縦葺板金

  • 瓦棒

■水よけシート、水よけ三角シートにより、高い防水性を保持しています。


  • 　三角水よけシート

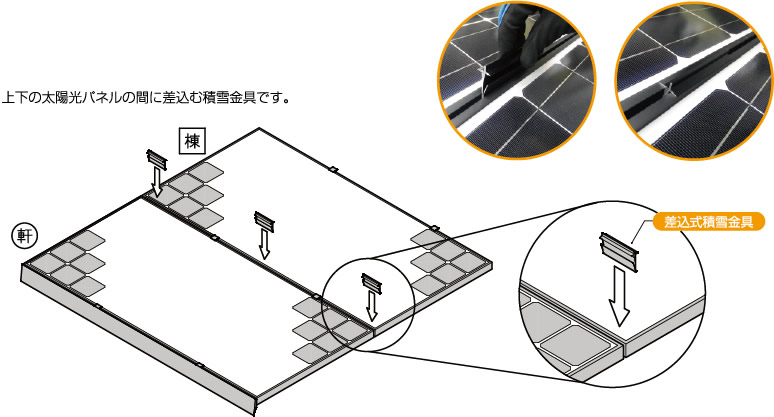

差込式積雪金具（オプション）

■落雪を軽減するための差込式積雪金具をご用意しています。
